Introdução
A execução de revestimentos em tijolo à vista exige soluções construtivas que garantam estabilidade, durabilidade e controlo rigoroso do alinhamento da alvenaria.
O sistema apresentado neste tutorial baseia-se na utilização de cantoneiras flutuantes em aço inox, permitindo apoiar a fiada de tijolo ao travesso e criar uma fixação mecânica das peças ao suporte estrutural.
Esta solução foi desenvolvida e aplicada em obra pela Paralelo Exímio Lda.
Tutorial Técnico

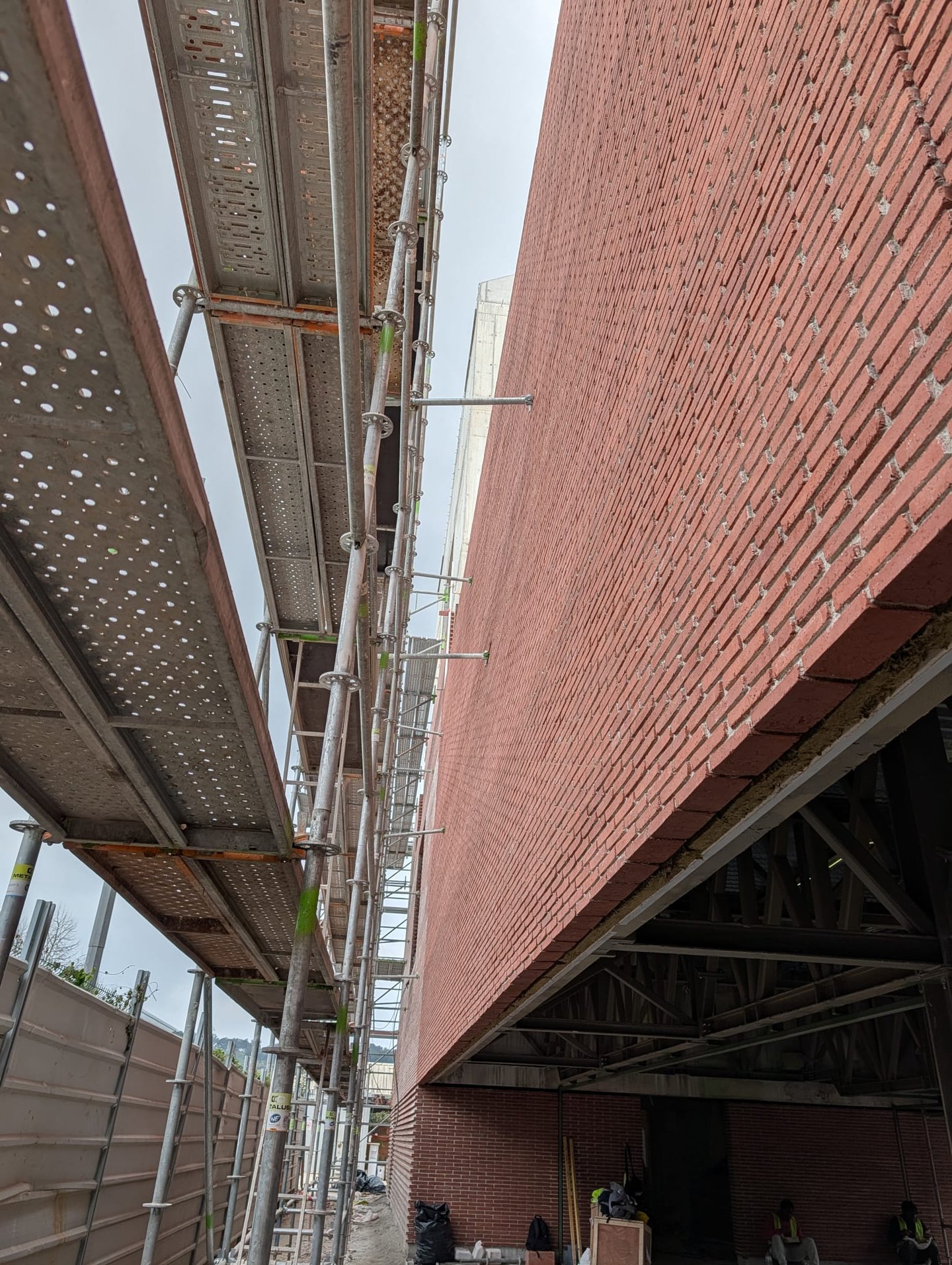

Aplicação de tijolo ao travesso em cantoneiras flutuantes em aço inox
Este tutorial apresenta o processo de execução de um sistema de aplicação de tijolo ao travesso suportado por cantoneiras flutuantes em aço inox, desenvolvido para garantir estabilidade mecânica do revestimento e controlo preciso do alinhamento da alvenaria.
O sistema permite criar uma fachada em tijolo à vista com apoio estrutural na cantoneira e fixação mecânica das peças, reduzindo o risco de deslocamentos ao longo do tempo.
Este manual técnico foi elaborado pela Paralelo Exímio Lda., com base na experiência de desenvolvimento e aplicação deste sistema em obra

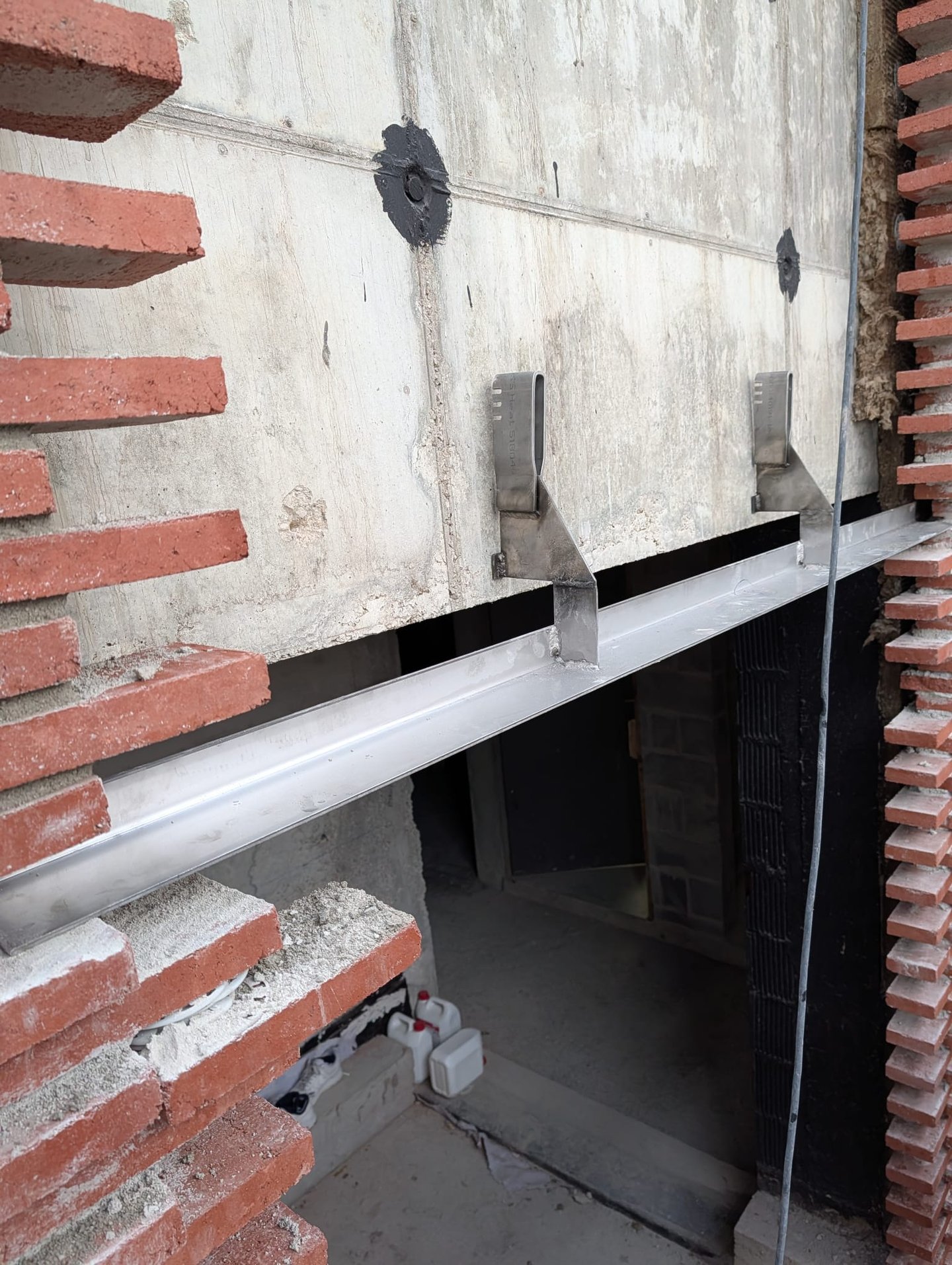

1. Posicionamento inicial da cantoneira flutuante

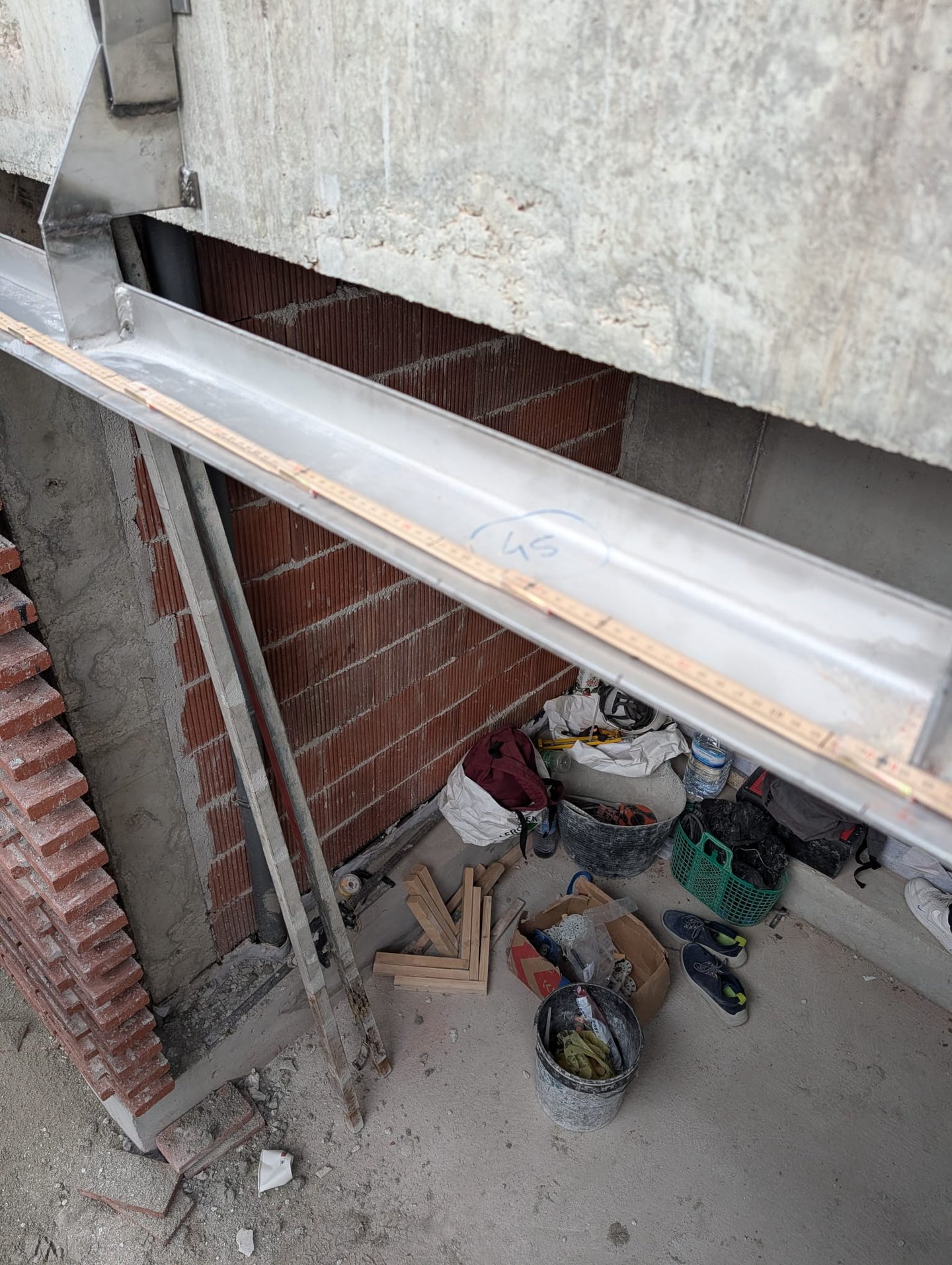

A primeira etapa consiste em apresentar a cantoneira em aço inox no local de instalação, verificando o seu posicionamento horizontal e a cota definida para o início da fiada de tijolo.
Nesta fase a cantoneira ainda não está definitivamente fixada, sendo apenas colocada no suporte para confirmar:
alinhamento horizontal
posição dos pontos de fixação
cota da primeira fiada de tijolo
Esta verificação permite garantir a correta instalação antes da execução das perfurações..

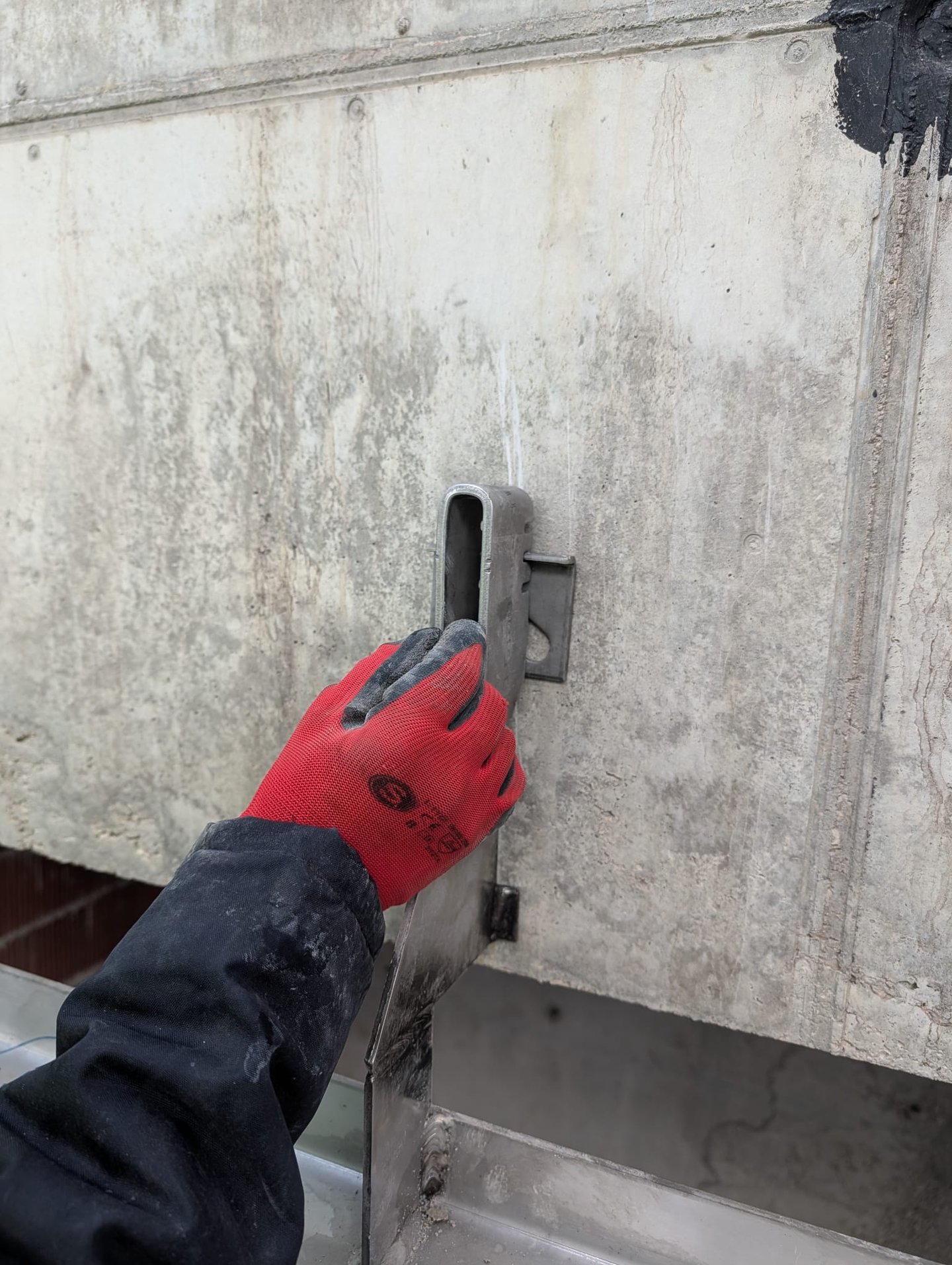

2. Centralização dos furos na cantoneira

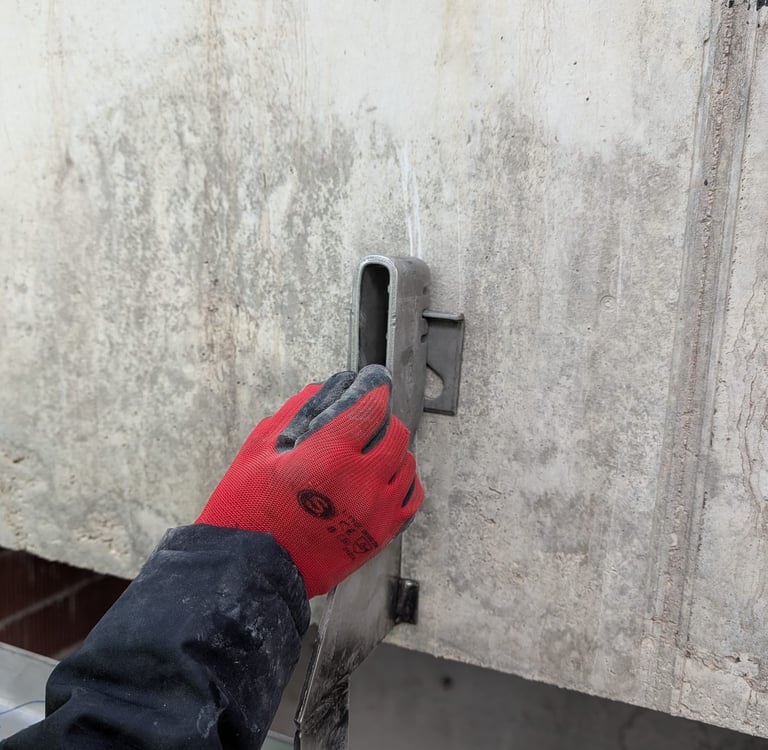

A cantoneira foi desenhada com furos centrados, permitindo uma distribuição equilibrada das cargas transmitidas pela fiada de tijolo.
Este detalhe facilita o posicionamento da cantoneira e assegura uma fixação mecânica correta ao suporte estrutural.

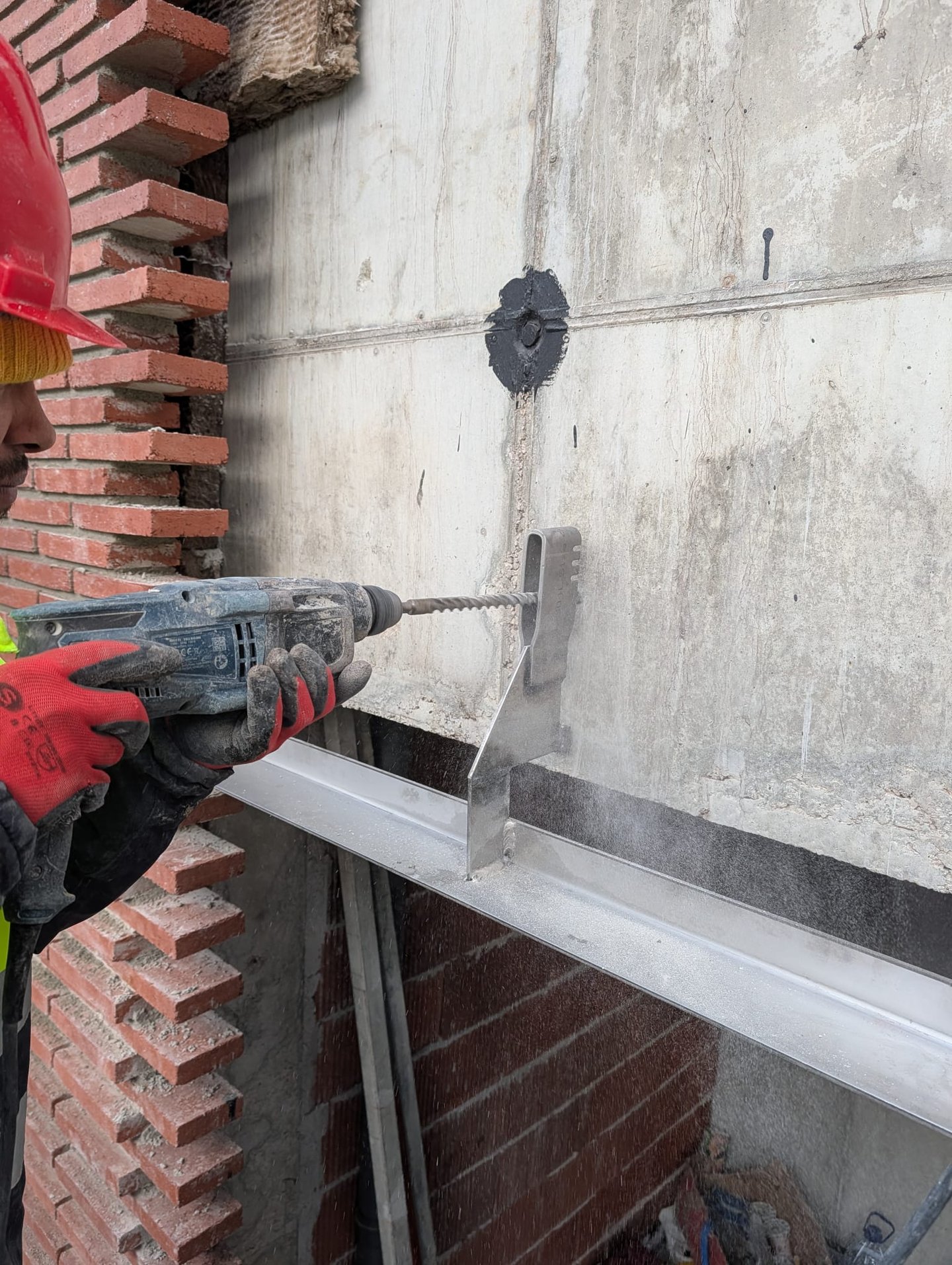

3. Perfuração do suporte para ancoragem M16

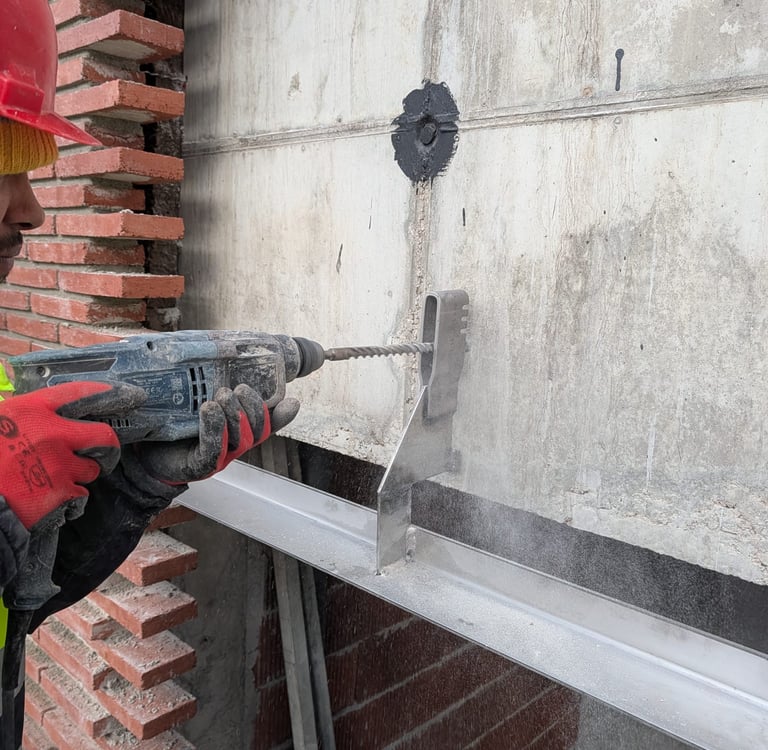

Depois de definida a posição da cantoneira, procede-se à perfuração do suporte estrutural para instalação das ancoragens M16.
Esta dimensão de fixação foi escolhida para garantir a capacidade resistente necessária para suportar o peso do revestimento em tijolo.

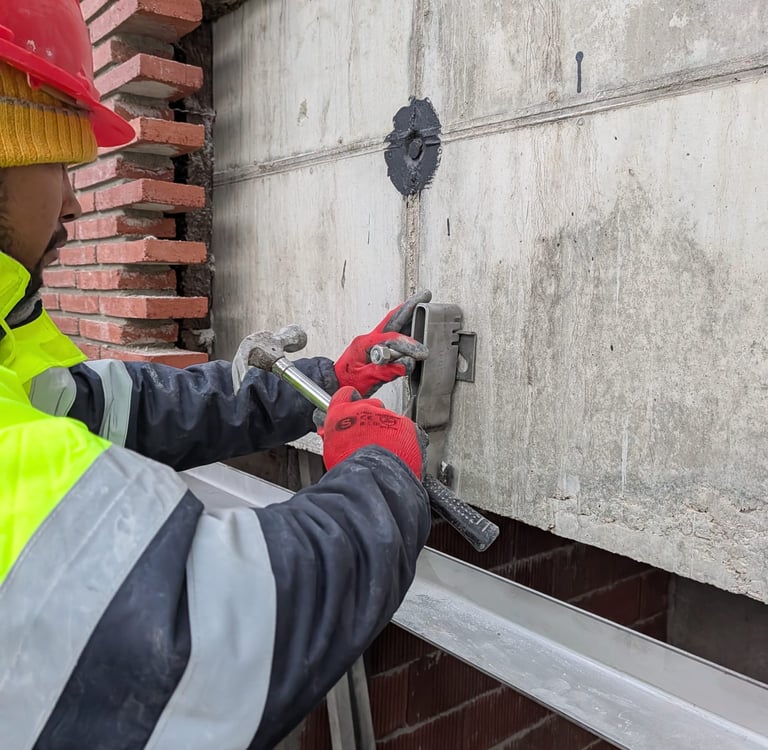

4. Instalação do parafuso expansivo com sistema de regulação

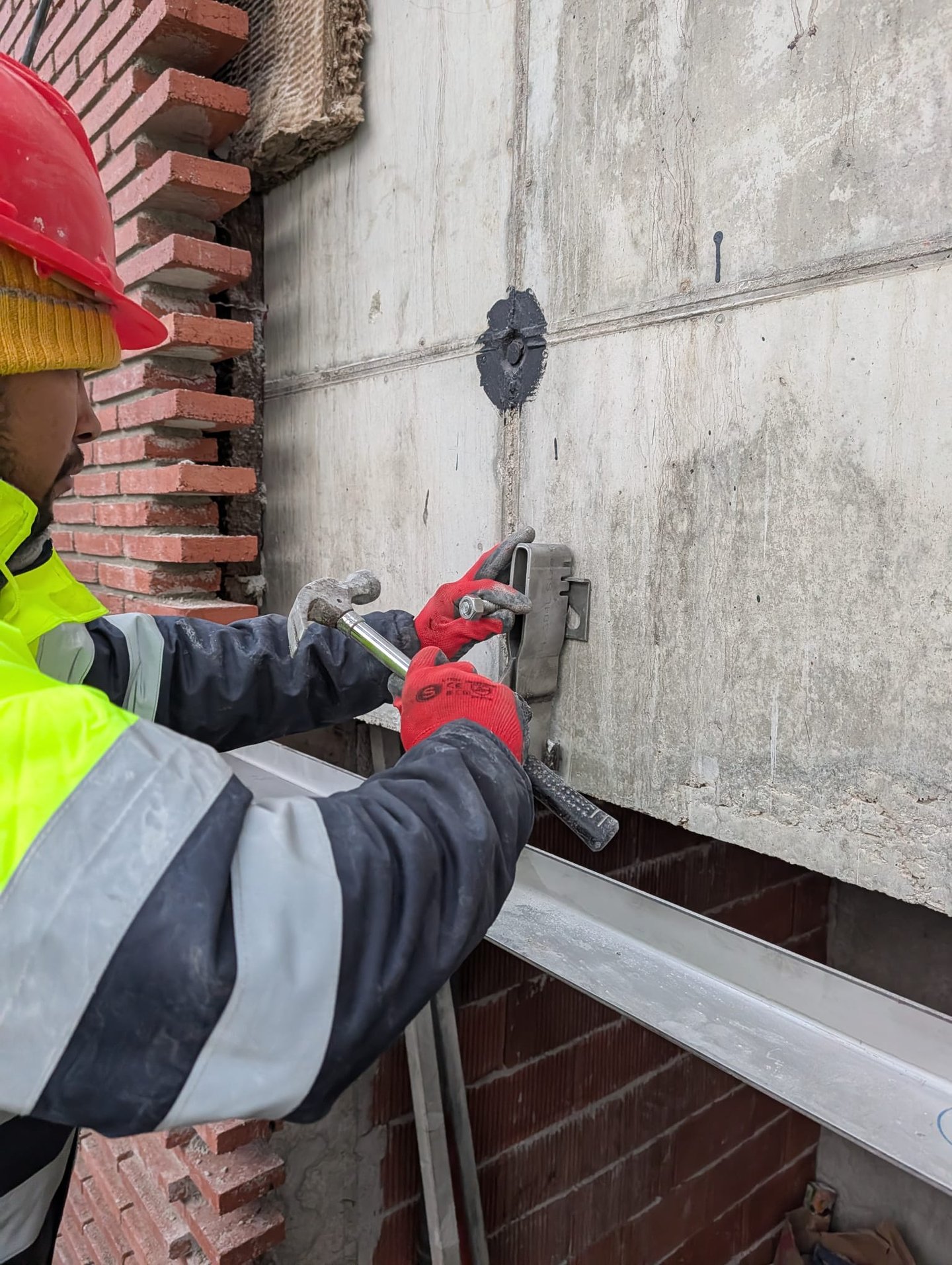

Após a perfuração, instala-se o parafuso expansivo M16, já com os elementos que permitem o ajuste do sistema:
porca de aperto
afinador de regulação
calços de ajuste (quando necessários)
Este conjunto permite regular a posição da cantoneira em relação ao plano da fachada, compensando eventuais irregularidades do suporte.

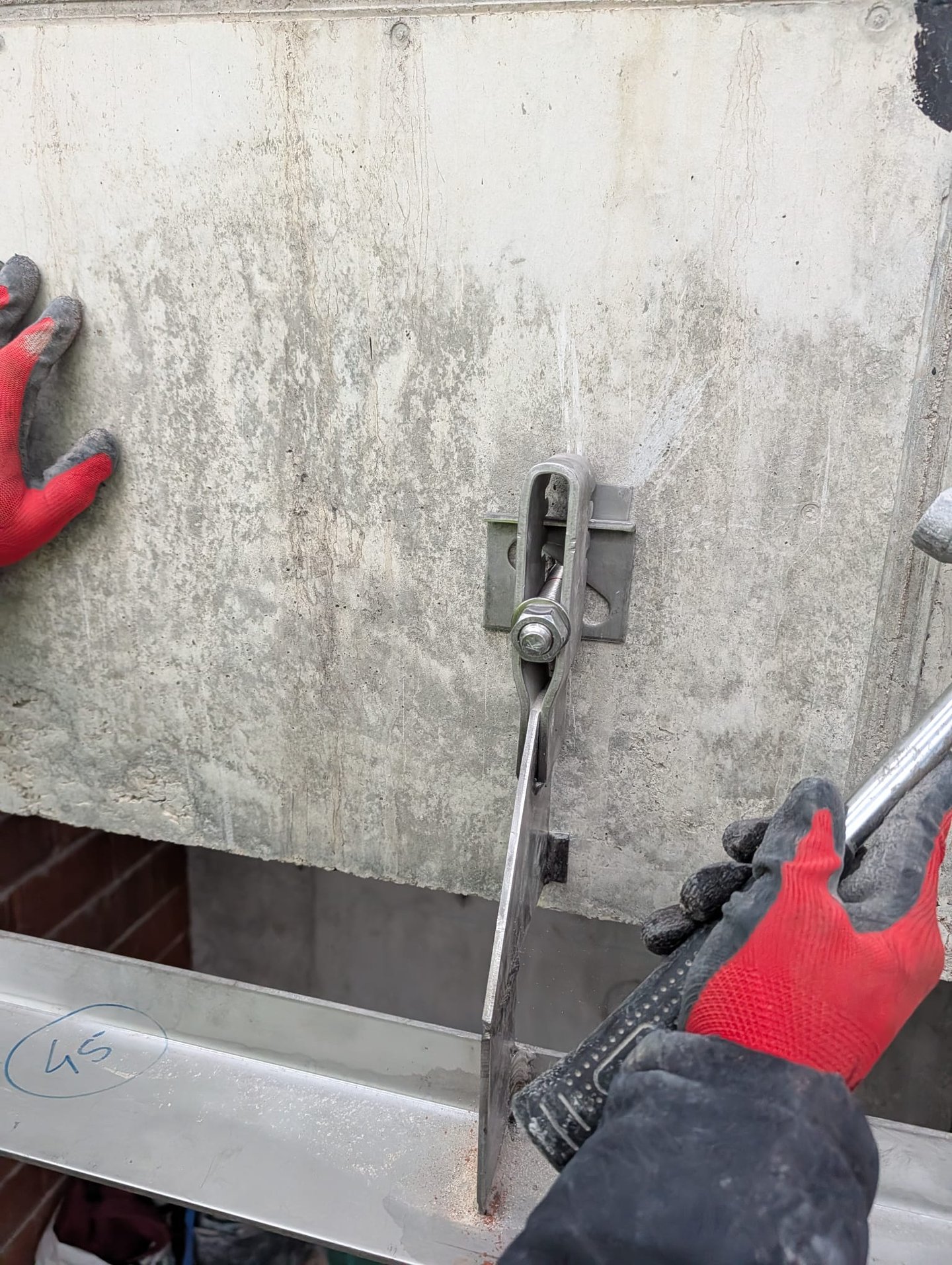

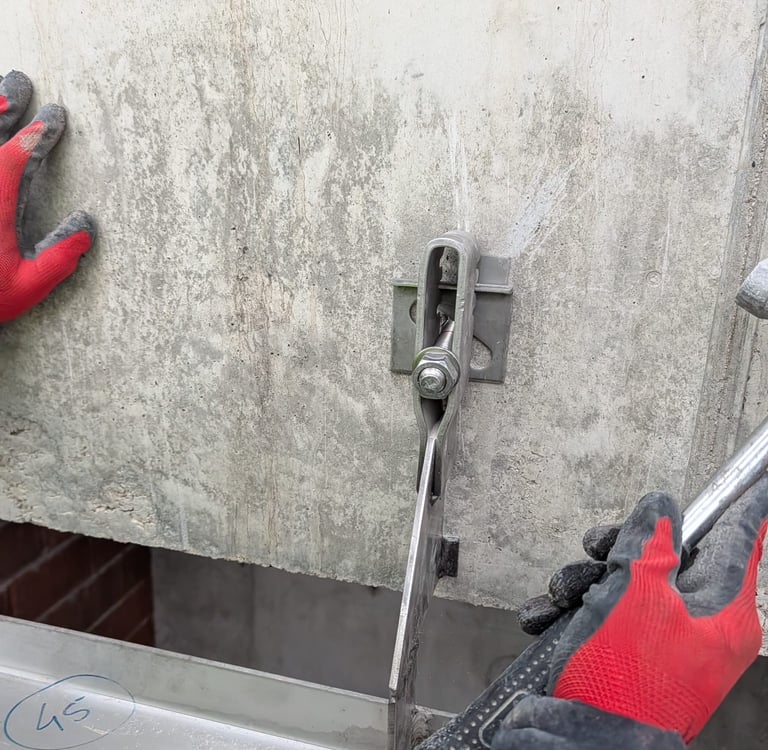

5. Ajuste do afinador
O afinador é regulado para garantir que a padieira não desce com o peso da fachada.
Este elemento permite ajustar com precisão a posição da cantoneira flutuante, assegurando que o apoio da fiada de tijolo permanece na cota definida mesmo após a aplicação da carga.

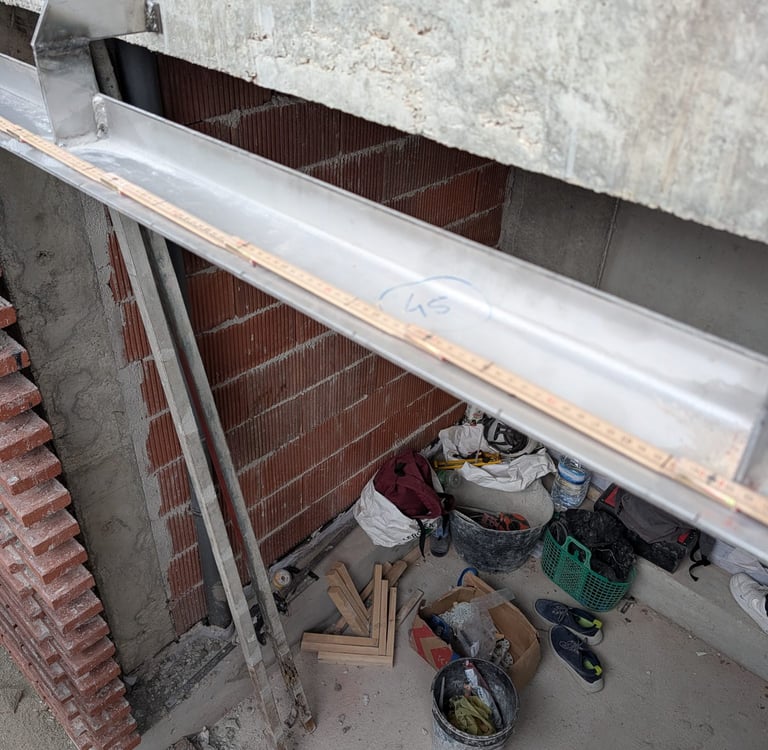

6. Replanteamento da fiada de tijolo
Antes do assentamento definitivo, realiza-se o replanteamento dos tijolos sobre a cantoneira.
Este procedimento permite verificar:
alinhamento da fiada
modulação das peças
espessura das juntas
posicionamento do tijolo ao travesso
O replanteamento evita correções posteriores durante a execução.

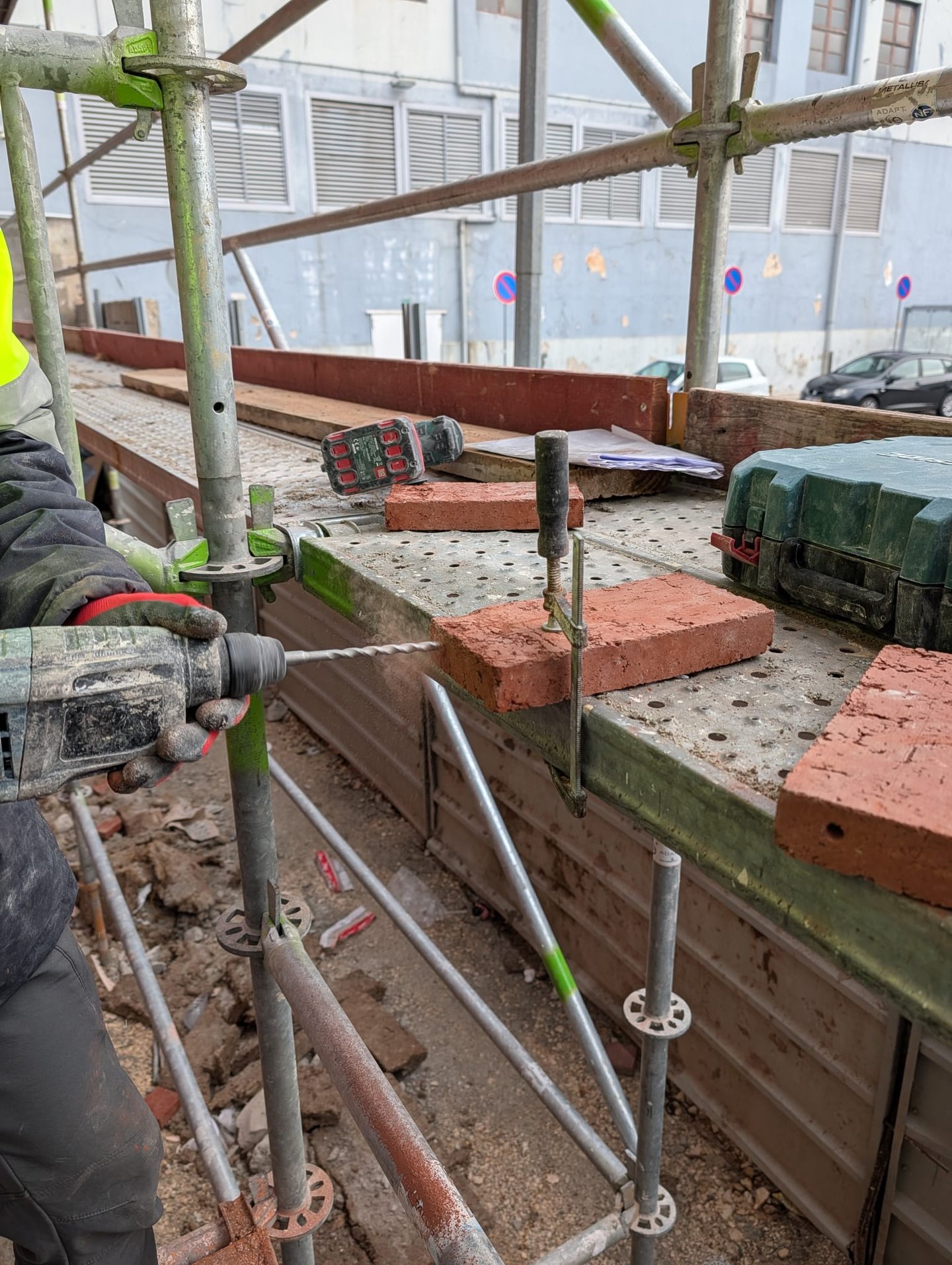

7. Perfuração do tijolo

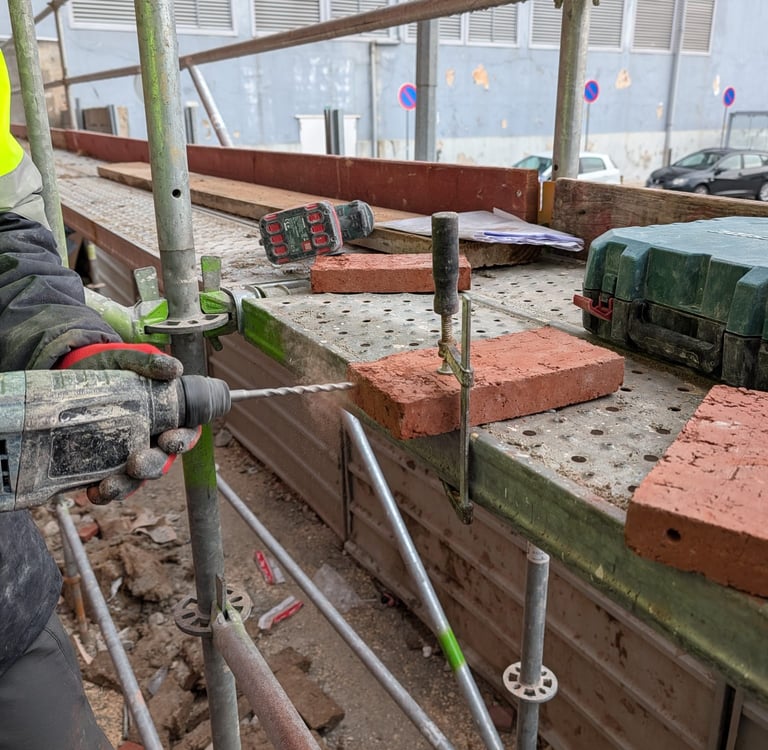

Cada tijolo é furado com broca de 8 mm, com cerca de 3 cm de profundidade.
Este furo cria o alojamento necessário para os elementos de fixação que irão ligar o tijolo ao sistema de suporte..

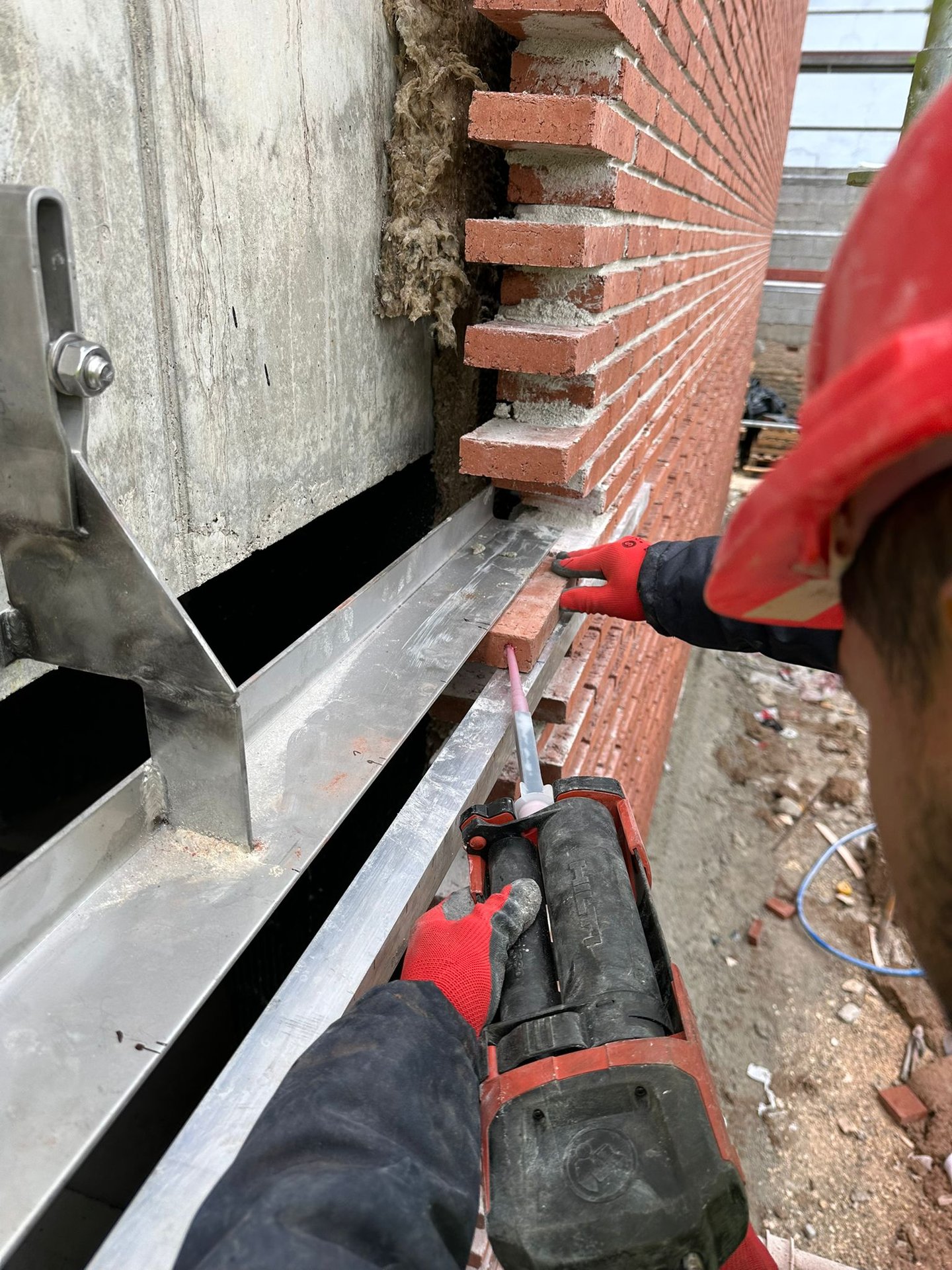

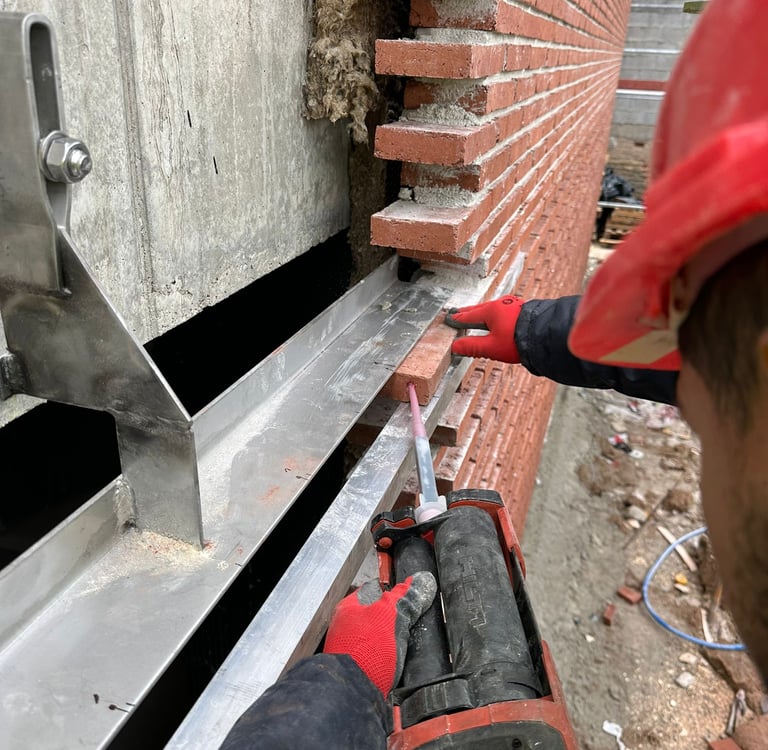

8. Aplicação de bucha química

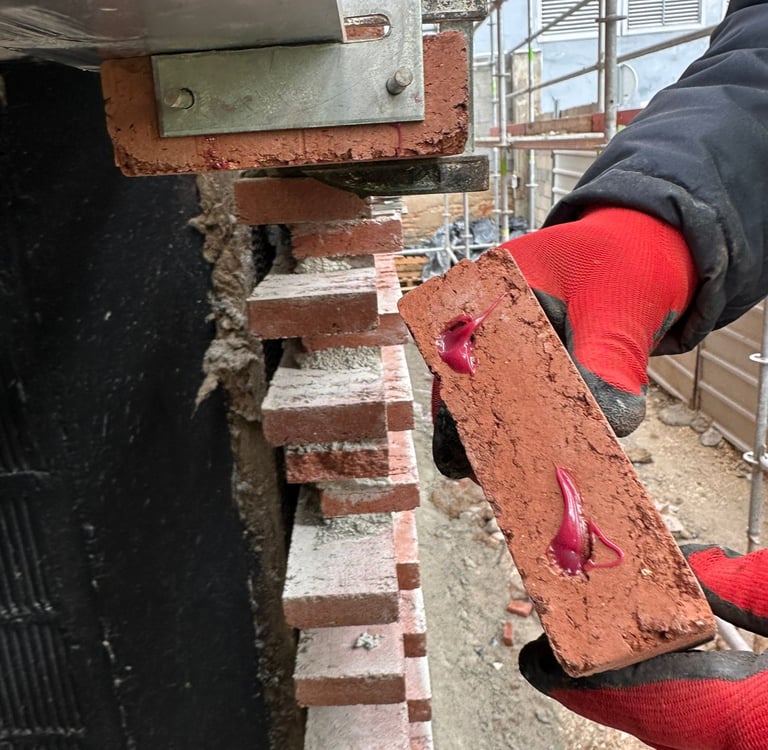

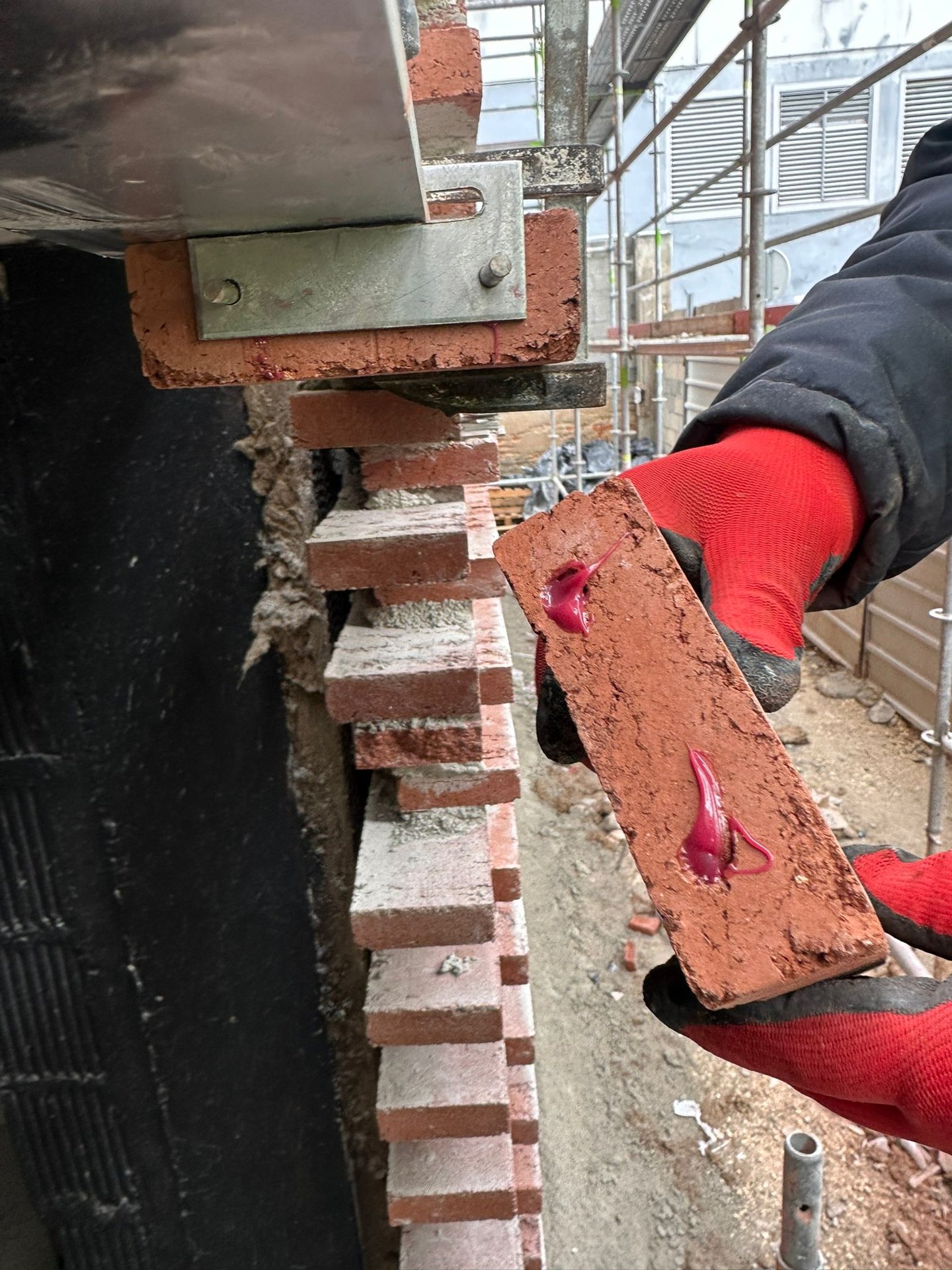

Após a perfuração, aplica-se bucha química no interior do furo, criando uma ancoragem resistente entre o elemento metálico e o tijolo.
A resina garante uma fixação sólida e durável, distribuindo os esforços no interior da peça.
9. Aplicação dos pinos e chapa de ligação
De seguida são instalados:
pinos metálicos de fixação
chapa metálica de ligação entre peças
ancoragem com bucha química
Este conjunto cria uma ligação mecânica entre os tijolos e o sistema de suporte, aumentando a estabilidade da fiada.

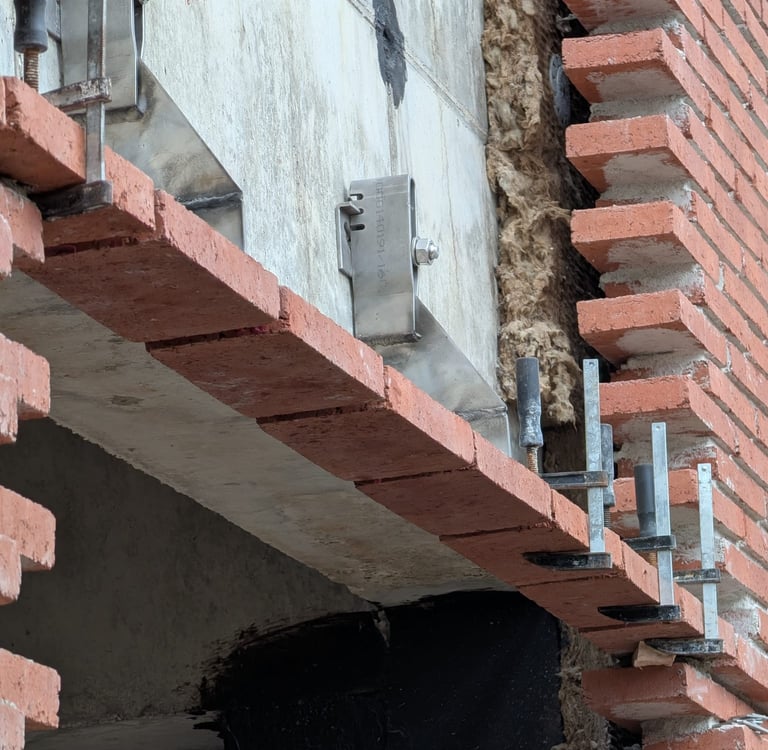

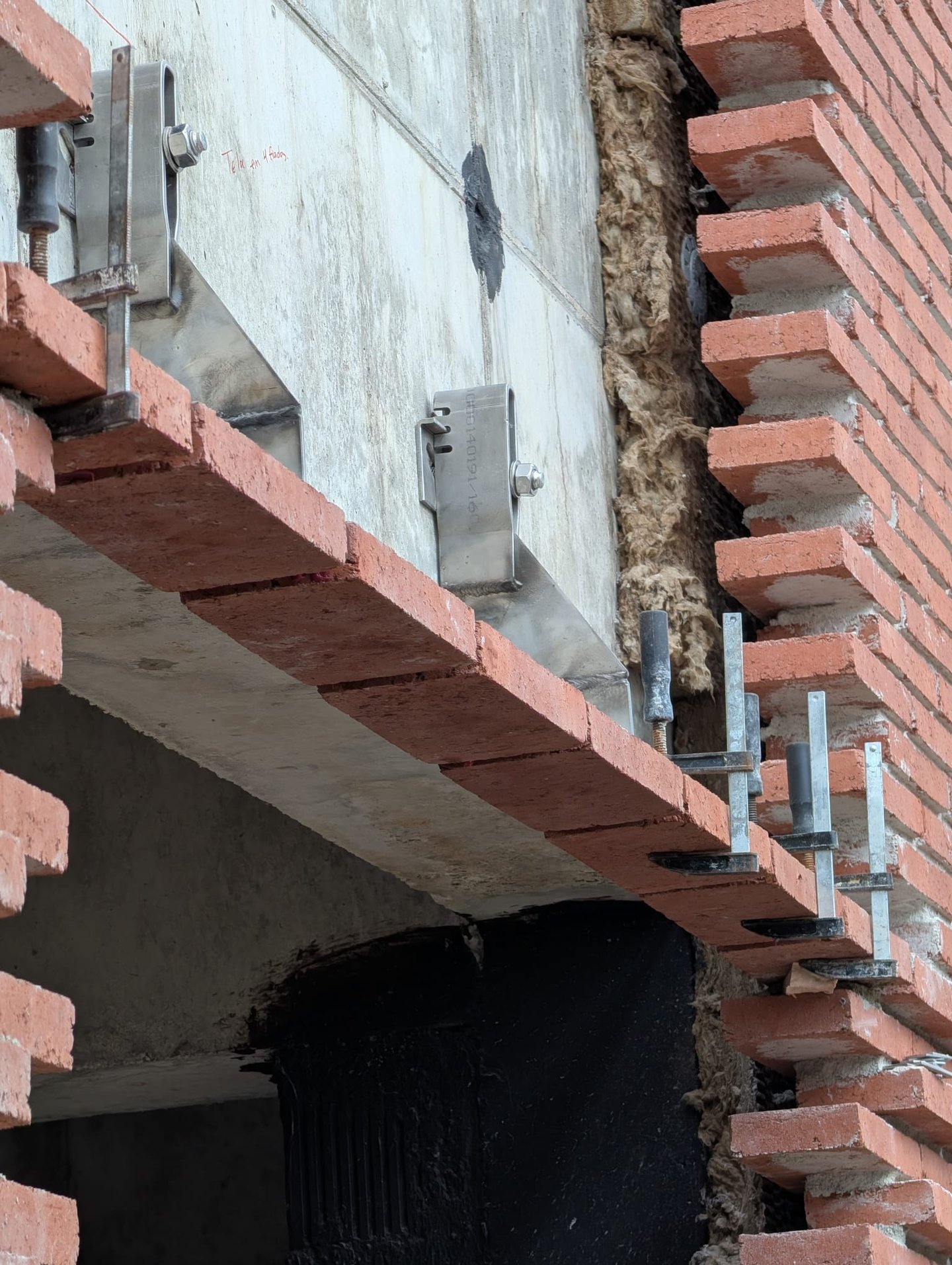

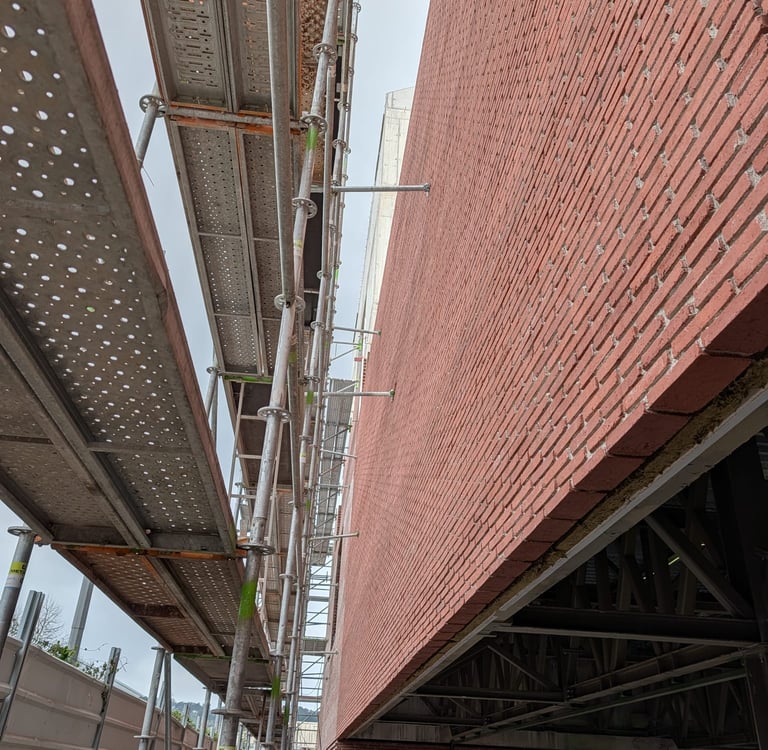

10. Execução da fiada de tijolo ao travesso

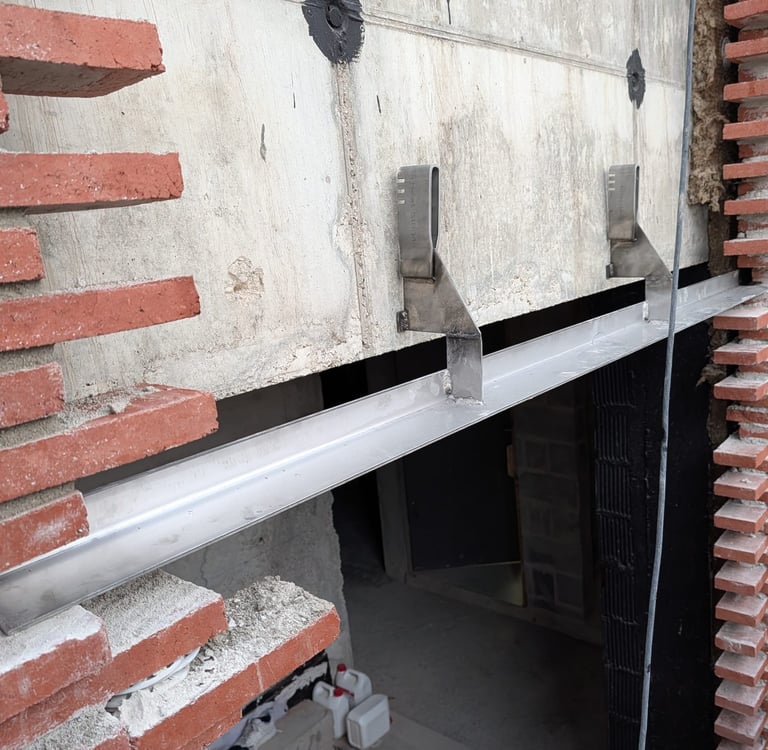

Com os elementos de fixação instalados, conclui-se a fiada completa de tijolo ao travesso apoiada sobre a cantoneira flutuante.
A cantoneira funciona como elemento estrutural que suporta o peso da fiada e distribui as cargas para a estrutura do edifício. da fiada.

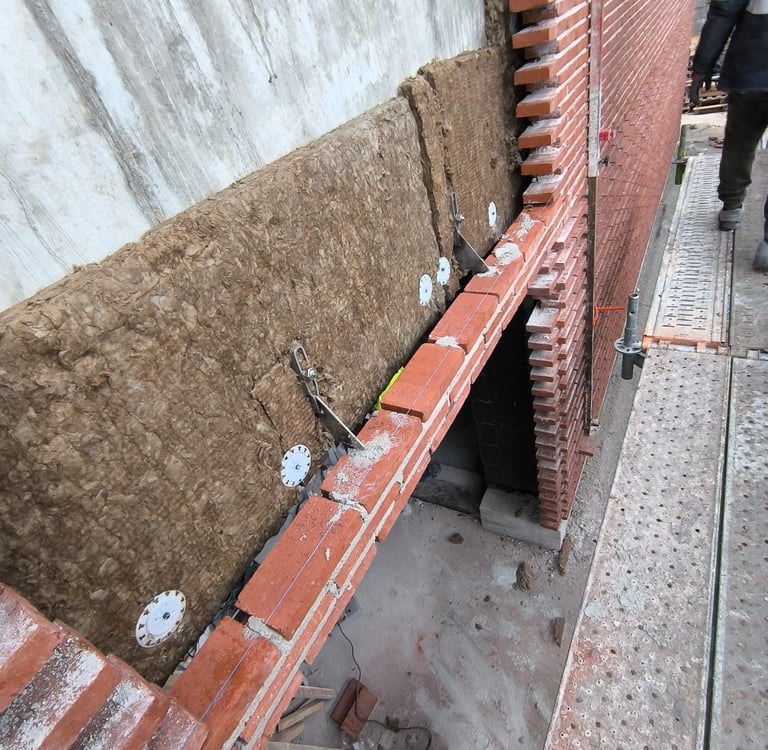

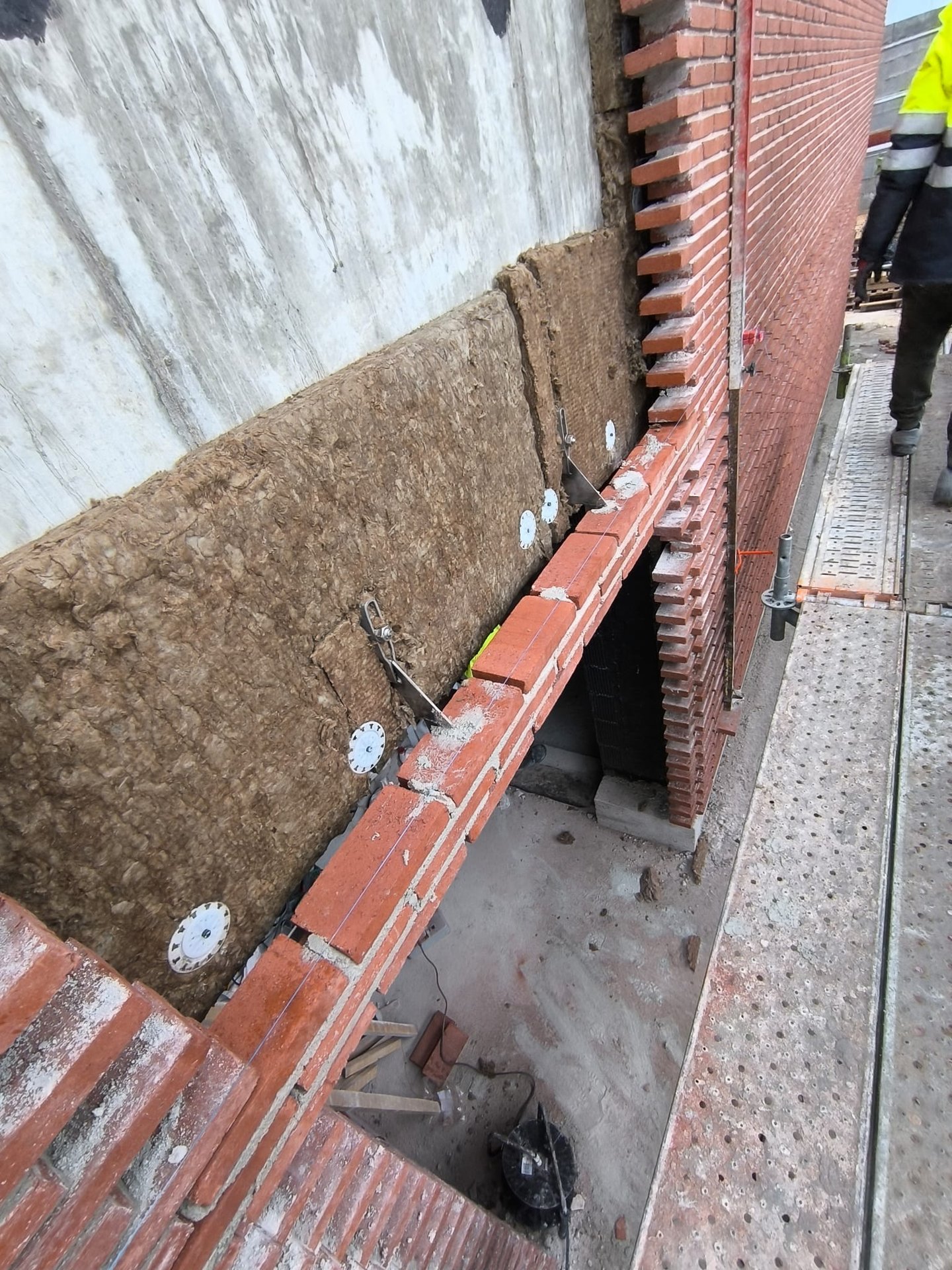

11. Colocação da isolação
Após a execução da fiada inicial, procede-se à instalação da camada de isolamento prevista no sistema construtivo.
Esta camada contribui para o desempenho térmico da fachada e prepara o suporte para a aplicação da impermeabilização.
12. Aplicação da membrana EPDM

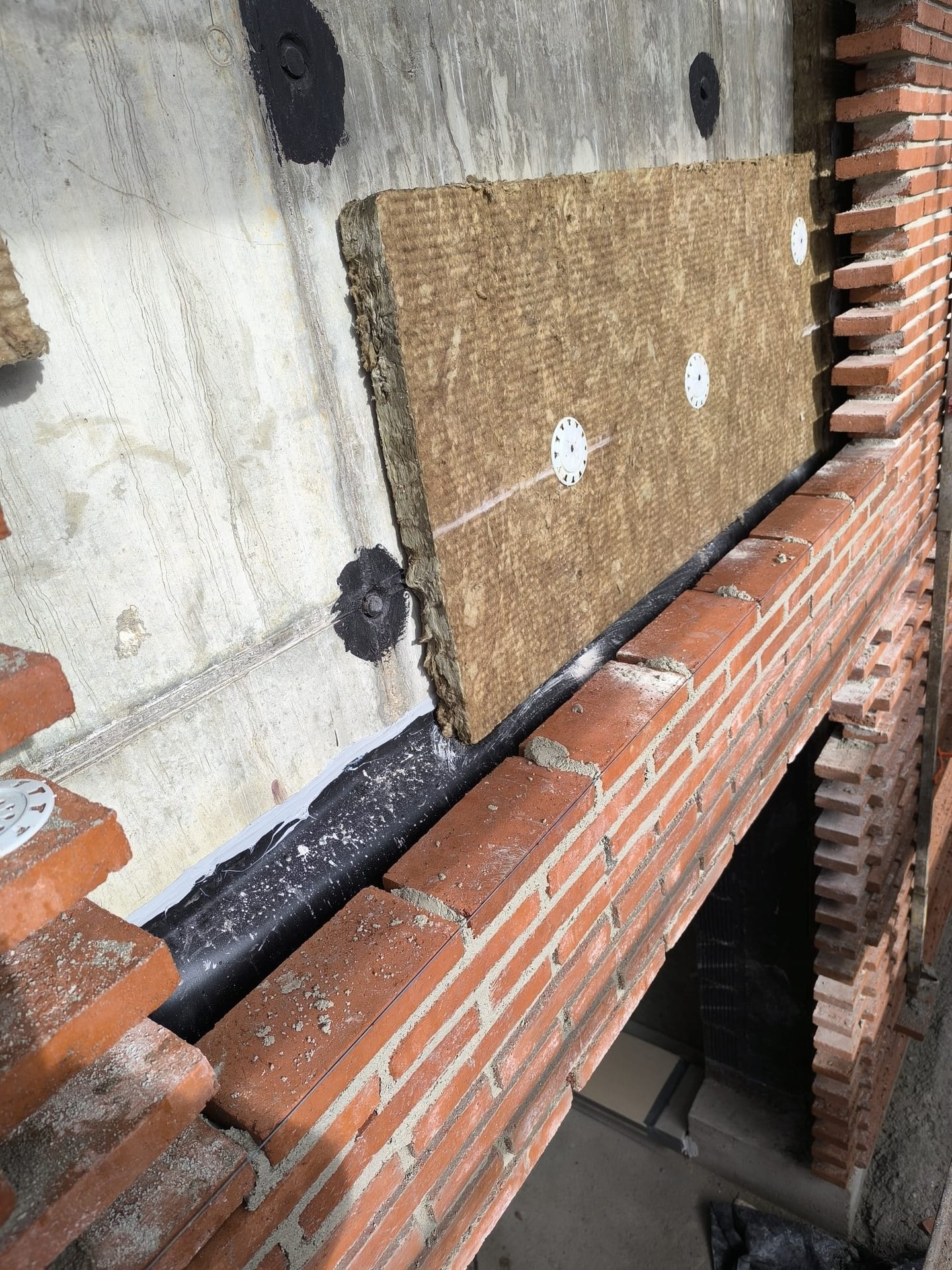

Sobre o isolamento é aplicada membrana EPDM, que assegura a impermeabilização da base da fachada.
Depois da aplicação da membrana, continuam a ser instaladas as camadas de isolamento e são executados furos na fiada correspondente ao plano da membrana.
Nesta fase começam a ser utilizados grampos de ligação à parede interior, garantindo a estabilidade do revestimento em tijolo.

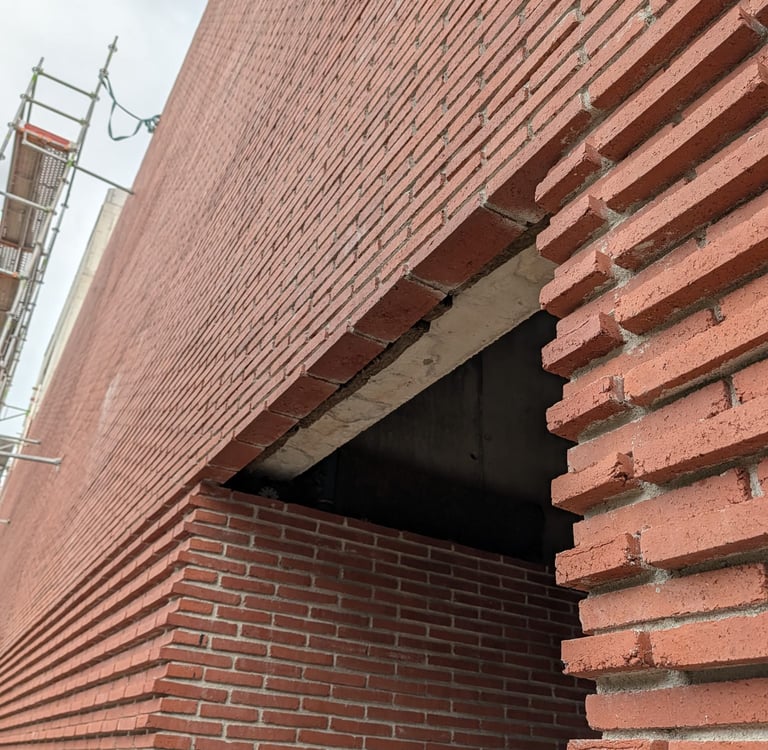

13. Rejuntamento e limpeza final
Na fase final procede-se ao rejuntamento da fiada inferior, preenchendo as juntas com argamassa adequada.
Depois do rejuntamento é realizada a lavagem da superfície do tijolo, removendo resíduos de argamassa e poeiras da execução.
Este processo permite obter o acabamento final da fachada, evidenciando a textura e a leitura do tijolo ao travesso.
14. Controlo de qualidade
Após a execução do sistema, devem ser realizadas verificações para garantir a correta execução do revestimento:
verificação da fixação e aderência após cura dos elementos de ancoragem
conferência do alinhamento das fiadas
avaliação estética final da fachada
15. Notas técnicas importantes
A execução deve ser realizada por equipa especializada.
O sistema não deve ser aplicado em suportes instáveis ou degradados.
Qualquer alteração ao método construtivo deve ser tecnicamente avaliada e validada.
Autoria do sistema e do manual
O presente tutorial técnico foi elaborado pela Paralelo Exímio Lda., no âmbito do desenvolvimento e aplicação do sistema de cantoneiras flutuantes em aço inox para aplicação de tijolo ao travesso.
A informação apresentada baseia-se em experiência prática de obra e desenvolvimento técnico próprio, sendo destinada a apoiar arquitetos, projetistas e profissionais da construção na compreensão deste sistema construtivo.
O fabrico dos elementos em aço inox utilizados neste sistema foi executado pela empresa DSPFix
